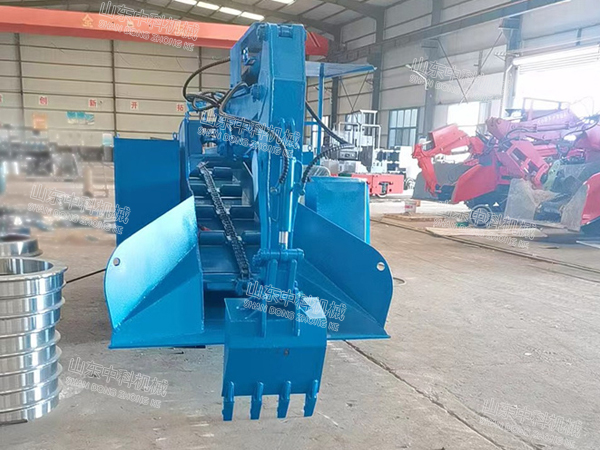

偏置式履帶扒渣機是專為解決在巷道中與履帶式液壓鉆車錯車，斷面空間受限問題，而研發的一款新型設備。該款機型將運輸槽設備設置在一側，保持原有整機工作性能，減少了整機寬度，減輕了整機重量，減少了設備成本；具有操作靈活方便、結構緊湊、作業功效高、故障率低、使用壽命長等優點。

偏置式履帶式斜坡用扒渣機技術參數

主要外形尺寸

項目：ZWY-180/75L、ZWY-150/55L、ZWY-60/30L

履帶接觸地長度：2827mm、2560mm、2270mm

履帶內側寬度：750mm、600mm、600mm

履帶板寬度：400mm、400mm、300mm

高地間隙：300mm、330mm、200mm

運輸槽物料通過尺寸：780x970mm、780x810mm、488x500mm

運輸狀態：長*寬*高9500mm*1700mm*2700mm、8500mm*1550mm*2600mm、6750mm*1250mm*1650mm

工作狀態：長*寬*高10100mm*1700mm*3173mm、10300mm*1550mm*3350mm、7300mm*1250mm*1860mm

工作范圍

A挖掘?qū)挾龋?600mm、5500mm、3100mm

B挖掘距離(離鏟口)：3650mm、2354mm、1530mm

C挖掘高度：4800mm、3350mm、2300mm

D挖掘深度：1000mm、570mm、500mm

E卸載高度：2600mm(可變)、2300mm(可變)、1400mm(可變)

F蕞低裝載高度：2300mm(可變)、1900mm(可變)、1350mm(可變)

G卸載距離：2100mm(可變)、1600mm(可變)、1600mm(可變)

H工作臂蕞大回轉角度：±55°、±55°、±35°

適應巷道斷面(寬×高)：≥3.8x3.8m(雙臂鉆車)、≥3.5x3.3m(單臂鉆車)≥3.8×3.5m(雙臂鉆車)、≥2.7x2.5m(單臂鉆車)

性能參數

裝載能力：180m3/h、150m3/h、60m3/h

總功率：75kw、55kw、30kw

整機重量：15000kg、12800kg、7200kg

行走速度：2.0km/h、0.9km/h(國產)/1.8km/h(進口）、1.1km/h

刮板鏈運輸機構形式：雙鏈雙驅/單鏈雙驅、雙鏈單驅/單鏈單驅、單鏈單驅

適用巷道坡度：≤32°、≤32°、≤30°

蕞小轉彎半徑：≥8m、≥7m、≥4m

接地比壓：≤0.07Mpa、≤0.068Mpa、≤0.1Mpa

操作方式：液控、液控、液控

刮板鏈速度：44m/min、39m/min、25m/min

液壓油箱容量：400L、260L、135L

蕞大工作壓力：32Mpa、32Mpa、22Mpa

注：以上參數僅供參考，可能與實際參數有所差異。
