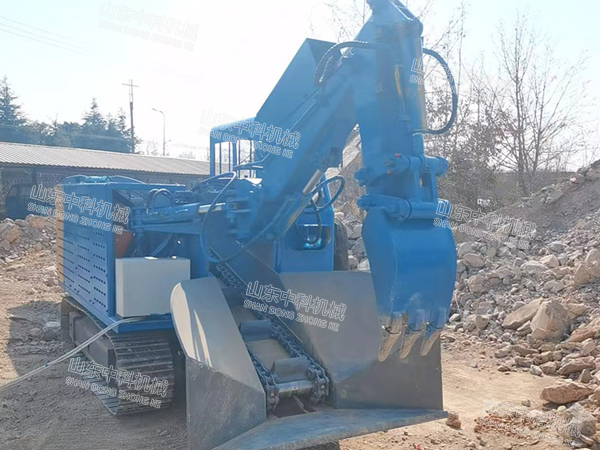

小型柴電雙動力挖掘式裝載機（俗名：扒渣機）在非煤礦山履帶挖掘式裝載機可加裝柴油動力供行走，設備機動性強，便于轉場，適用于頻繁轉場及遠距離巷道使用。

本機靠推進鏟取巖石并通過鏟斗將石料扒進自身的刮板輸送機，輸送機從尾部將巖石卸入側卸式礦車、箕斗、皮帶機、梭式礦車、自卸汽車等其它轉載設備上去。同時可利用反鏟挖掘臂扒取遠處的巖石，也可以用鏟斗來清理工作面和斷面排險、掏水溝。

設備主要特點：采用電動全液壓控制系統，電氣系統采用降壓?jiǎn)?dòng)方式，適合于長隧道工況施工；液壓系統優化設計，主要?jiǎng)幼鞑捎孟葘?dǎo)閥控制，操作輕松簡便，工作平穩無沖擊，借鑒挖掘機成熟設計理念及配置，采用進口組件，多道濾油，風冷散熱器；可以全斷面裝巖，不留死角，不需人工輔助清理工作面；運渣采用鏈條刮板式，輸送運轉平穩，排渣能力強且采用半封閉式裝配方式，維護方便。

一、整機概況

液壓系統

經過幾代產品不斷的升級，液壓系統整體設計合理，主要部件均采用國內知名廠家，確保工作穩定性。

液壓系統采用二級控制，配備進口液壓先導操縱桿，有良好的比例控制特點，操作輕松方便。

液壓系統可選配純進口負載反饋系統。

液壓系統采用大功率風冷式散熱器，確保整個系統工作油溫恒定。

過濾器能有效地控制液壓系統污染，以保護油泵及其它液壓元件，提高液壓系統的清潔度。

工作臂

采用獨立龍門架及運輸槽連接，很大地縮短了工作臂回轉中心與上料口的距離，提高臂的工作范圍，同時提高了臂排險高度。

耐磨型鏟斗的斗底板、側板以及加強板等部位均采用進口耐磨材料，減小斗側壁摩擦阻力，降低損耗，提高了鏟斗使用的耐久性；斗齒采用挖掘機專用鍛造材料，互換性好。

工作臂均采用大截面箱型設計，各主要受力部位均強化，應力集中部位均用厚鋼板焊接加強，在高硬度石塊作業時更加可靠。

工作臂的工作頻率快，沖擊力較大，使之工作臂銷軸孔容易變形，會導致整個臂架的報廢。通過多年的經驗在工作臂非旋轉部位增加鋼套，起到很好的保護作用，受沖擊磨損了只需要更換鋼套而不必更換整個臂架結構件。

底盤

行走液壓馬達采用前置安裝，減小了導向輪在上坡時對張緊機構的負荷，提高了使用壽命。

履帶板采用高單齒板，抓地力強，加大與地面的摩擦，接地比壓小，提高了爬坡能力和行走的穩定性。

根據用戶后配套的不同工況，可加寬履帶內側寬度、加高離地間隙。

機構為箱型結構，鋼性大，在大負荷情況下具有很好的抗彎、抗扭性能，大大增強了整機工作的穩定性，結構采用中間一分為二的形式，用高強度防銹螺栓連接，解決了因體積大影響井下運輸困難。

輸送槽

高剛性材質焊接而成，同時采用進口的耐磨底板或國產NM500，提高使用壽命。整個輸送槽底板獨特的弧線形的設計理念，確保硬度f≤18°的巖石正常輸送。

輸送槽鏟口“鴨嘴型”設計，充分發揮出集料、上料效果。槽為分節式，用高強度防銹螺栓連接，不會因長度影響下井問題。

根據多年實地經驗設計出六大類型的刮板，適應不同的工地情況。

如果后配較大的出渣設備，可訂做特殊輸送槽（加高卸載高度和加長卸載距離），提高輸送效果。

駕駛室

具有操作輕便，控制靈敏、工作可靠、乘坐安全等優點。有舒適的座椅，座椅靠背寬大，具有充分的支撐性，內裝有自動收縮式安全帶，踏腳空間比舊式加大，實現了舒適的操作空間。高強度鋼板的駕駛室，堅固安全，抗負載和墜物能力很高。結構設計合理，具有寬闊視野。

二、選配系列

三節臂

配備三節臂（帶破碎錘）后，可適用于煤巷掘進、煤巷開口、半煤巖巷掘進快速出渣，三節臂裝載機能彌補標準的兩節臂裝載機工作不到的死角，增加工作范圍。

工作臂架結構件焊接后均進回火爐消除焊接內應力，銷軸采用熱處理，增加芯部韌性和淬硬層深度。保證臂架工作強度要求。

柴油機

在非煤礦山履帶式裝載機可選用柴油動力供行走，設備機動性強便于轉場，適用于轉場頻繁及遠距離巷道。

破碎錘

本機有快速連接器，挖斗和破碎錘在一分鐘內進行快速切換。

破碎錘對巷道底板、側幫底部進行破碎維護；對爆破后大塊巖石、煤塊等進行破碎，無需補炮。

在硬度f≤3的煤巷或半煤巷掘進時，通過挖斗和破碎錘互換，無需炮掘。

懸掛式皮帶機

可靈活的調整卸料高度和左右擺動改變卸料方向，綜合配套性好。

電纜卷筒

采用專用的電纜卷筒，能實現設備進退場靈活自動收放電纜，節省人力物力，提高安全性，自動化程度更高，使裝載機進退場更靈活自如。

三、整體解決方案

根據市場的需求，實施快速解決配套方案。若客戶提出要求，工程師可到現場，根據實際工作條件為客戶提供施工方案。

四、可維修性

雙翼式大開門，維護保養方便，維修點隨手可及；靜液壓傳動機構，輕松拆卸，便于維修；電氣布線采用高等級防水防潮的線束，維修方便。

小型柴電雙動力履帶式斜坡用扒渣機技術參數

主要外形尺寸

項目：LWLX(C)-100、LWLX(C)-60

履帶接觸地長度：2407mm、2270mm

履帶內側寬度：941mm(可加寬)、900mm(可加寬)

履帶板寬度：350/450mm、350/400mm

離地間隙：310mm、280mm

運輸槽物料通過尺寸：580x710mm、488x510mm

運輸狀態：長*寬*高8100mm*2200mm*2100mm、7500mm*1770mm*1750mm

工作狀態：長*寬*高9700mm*2200mm*2600mm、8700mm*1770mm*1950mm

工作范圍

A挖掘?qū)挾龋?300mm、3100mm

B挖掘距離(離鏟口)：1970mm、1530mm

C挖掘高度：2940mm、2300mm

D挖掘深度：540mm、500mm

E卸載高度：1760mm(可變)、1400mm(可變)

F蕞低裝載高度：1480mm(可變)、1350mm(可變)

G卸載距離：1700mm(可變)、1600mm(可變)

H工作臂蕞大回轉角度：±55°、±35°

適應巷道斷面(寬×高）：≥2.8x2.8m、≥2.2x2.2m

性能參數

裝載能力：100m3/h、60m3/h

整機重量：12200kg、7200kg

總功率：45kw、30kw

行走速度：1.8km/h(進口)、1.1km/h

刮板鏈運輸機構形式：?jiǎn)捂渾悟?qū)、單鏈單驅

適用巷道坡度：≤32°(電）/≤15°(柴）、≤32°(電)/≤15°(柴）

蕞小轉彎半徑：≥5.5m、≥4.3m

接地比壓：≤0.1Mpa、≤0.1Mpa

操作方式：液控、液控

刮板鏈速度：40m/min、25m/min

液壓油箱容量：240L、135L

蕞大工作壓力：32Mpa、22Mpa

柴油發動機規格

型號：康明斯QSB2.87-C71、玉柴YCCG12T-40

進氣方式：渦輪增壓、自然吸氣

確定功率/轉速：71/2200(HP/RPM)、30KW/2200/r/min

蕞大扭矩/轉速：270/1600(N-m/RPM)、150N.m≤1540r/min

排故標準：國三、/

注：以上參數僅供參考，可能與實際參數有所差異。
